本文講解100噸水泥罐和150噸水泥罐的基礎設計安裝實例，在最后附有全套的100噸水泥罐制作圖紙下載鏈接。

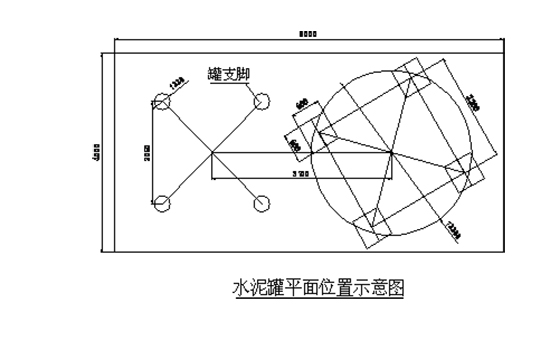

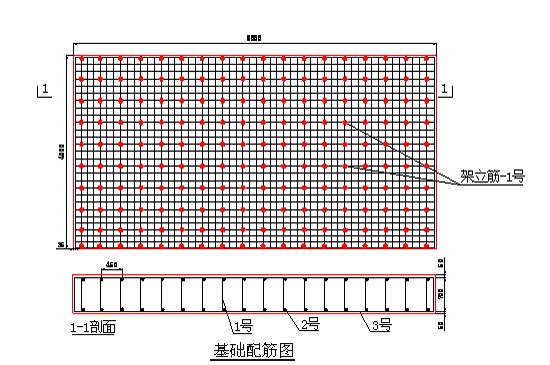

　　100t型水泥罐直徑3m，支腿鄰邊間距2.05m;150t型水泥罐直徑3.3m，支腿鄰邊間距2.2m。根據以往盾構區間砂漿拌合站施工經驗、現場地質條件以及基礎受力驗算，水泥罐基礎采用C30鋼筋砼條形承臺基礎滿足兩個水泥罐同時安裝。基礎尺寸8m(長)×4m(寬)×0.8m(高)，基礎埋深0.6m，外漏0.2m，承臺基礎采用Φ16@150mm×150mm上下兩層鋼筋網片，架立筋采用450mm×450mmφ12鋼筋雙排雙向布置，基礎頂預埋地腳鋼板與水泥罐支腿滿焊。具體布置見下圖：





　　水泥罐基礎計算書

　　1、計算基本參數

　　水泥罐自重約20t，水泥滿裝150t，共重170t。

　　水泥罐支腿高3m，罐身高18m，共高21m。

　　單支基礎4m×4m×0.8m鋼筋砼。

　　2、地基承載力計算

　　計算時按單個水泥罐計算

　　單個水泥罐基礎要求的地基承載力為：

　　

　　根據資料可知：原設計路面按汽一超20級設計，汽一超20級后軸標準荷載為130KN,單軸輪胎和路面接觸面積為：460mm×200mm，通過受力計算，其地基承載力為：

　　

　　因δ1≤δ2，即地基承載力復核要求。

　　3、抗傾覆計算

　　武漢地區按特大級風荷載考慮，風力水平  荷載為500N/m2，

　　抗傾覆計算以空罐計算，空罐計算滿足則抗傾覆滿足。

　　水平風荷載產生的彎矩為：

　　

　　水泥罐空罐自重20t，則基礎及水泥罐總重為：

　　

　　抗傾覆極限比較：

　　

　　即水泥罐的抗傾覆滿足要求，水泥罐是安全的。

　　4、基礎配筋

　　基礎配筋屬于構造配筋，配筋率必須滿足§≥ 0.15%，經計算斷面配筋， @150Φ16鋼筋滿足要求。

　　水泥罐的安裝過程也是比較簡單：

　　1.由專用吊機將其立起，然后放到預先預制好的混凝土基礎之上

　　2.檢查水泥罐立起以后與水平面的垂直度，然后將其底部與基礎預埋件焊接牢固就可以了

　　水泥罐安裝注意事項：

　　1、安裝過程中，嚴禁罐體傾斜、支腿變形等。

　　2、支腿底部與基礎預埋件焊接牢固。

　　3、做好防風、防雷工作。

　　4、嚴禁強力撞擊支腿及罐體。

　　5、定期檢查除塵器布袋的水泥附著情況，及時清理。

　　6、基礎必須牢固，符合建筑設計規范。

　　水泥罐日常使用注意事項：

　　1、水泥罐的支腿最怕的就是變形，一旦變形就難以支撐整個罐體，所以廠家在生產時是會把支腿做的很牢固，用戶在使用時一定要保護好避免其他物體碰撞支腿;

　　2、由于水泥罐一直暴露在空氣中，表面容易被腐蝕和出現掉漆的現象，所以用戶要做好防腐工作，用的時間久了要對其進行大的噴漆工作;

　　3、螺旋輸送機在輸送粉料時，罐頂容易出現冒灰現象，所以用戶一定要定時檢查罐頂除塵器的濾芯并經常清理;

　　4、經常檢修破拱裝置，由于水泥罐在存放物料時也會出現起拱現象，破拱裝置也是非常重要，所以要經常檢修;

　　5、經常檢修灌頂除塵器，罐頂除塵器用來除去水泥罐中的粉塵，能夠幫助水泥罐解決很多故障，所以要經常對罐頂除塵器檢修;

　　6、經常檢修料位計，水泥罐中料位計用來準確計量罐體內物料的位置，料位計當然是越靈敏越好，能幫助用戶更好的了解罐中物料的情況，所以料位計要經常檢修。

       最后附上全套100噸水泥罐制作圖紙下載地址：http://www.nuoshua.cn/New-181.html。
