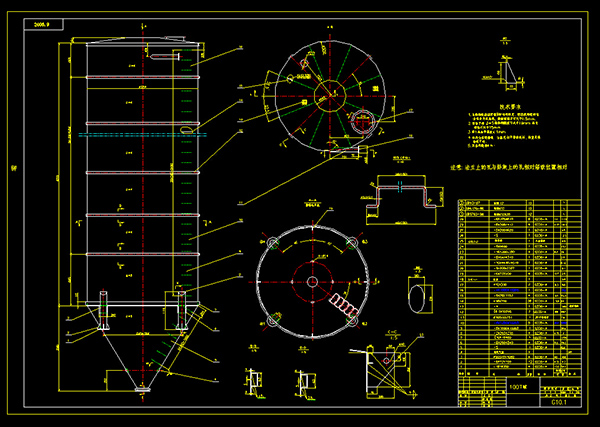

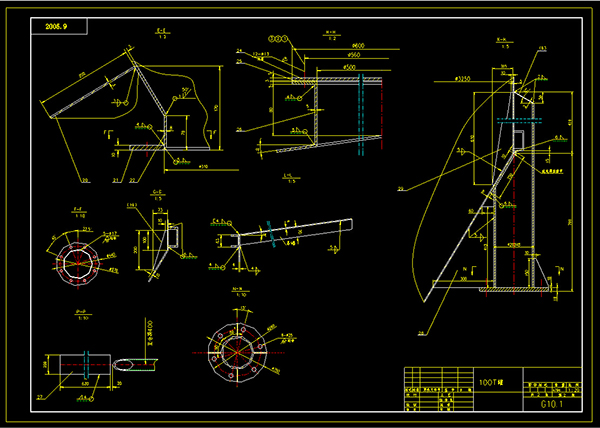

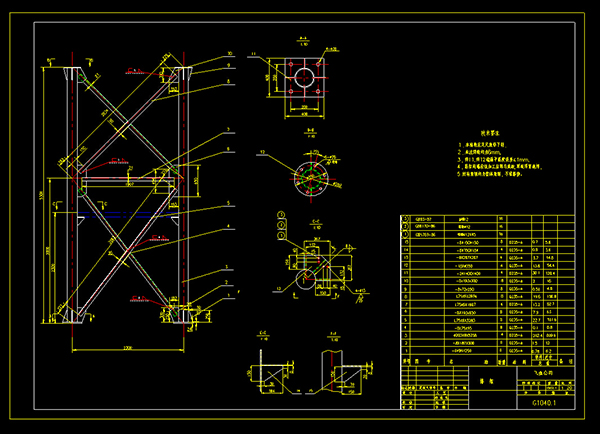

全套100噸水泥罐圖紙包括100噸水泥罐總圖、風送管道圖、100噸水泥罐排架圖、100噸水泥罐柱間平臺圖紙等打包下載，下面是CAD圖紙的部分縮略圖，原圖格式為dwg文件。

　　dwg源文件下載地址：http://pan.baidu.com/s/1bgwqAU 密碼：ngjh

　　100噸水泥罐結構：

　　1、100噸水泥罐體為圓柱形鋼結構，直徑φ3.0m,是水泥罐存儲粉料的主體部分,水泥罐上設有水泥罐接地保護裝置，也是除塵系統、破拱裝置、料位計、爬梯等的載體。

　　2、100噸水泥罐筒罐出料口處與外接設備(粉料輸送設備)進料口靠法蘭連接，出料口處裝有出料控制閥門，可控制水泥或其它粉料的落料量。

　　3、100噸水泥罐采用上料管向罐體內輸送粉料，可由散裝水泥車直接將散裝水泥或粉煤灰送至罐中。

　　4、100噸水泥罐頂部裝有電動除塵裝置，可吸附罐體內懸浮顆粒，減輕對周圍環境的污染。當除塵器上積塵較多時，可通過電氣控制系統啟動除塵器上的震動電機，將積塵抖落。

　　5、100噸水泥罐下錐部裝有氣吹破拱裝置，利用位于氣控箱內的小型電磁換向閥控制壓縮空氣的釋放進行水泥及各類粉料的破拱，避免粉料堆積，造成堵塞。氣源可由其配套攪拌設備的氣路系統提供，氣吹破拱裝置的啟動由電氣控制系統根據水泥或其它粉料的供給時間進行控制，即當供料時間超過設定時間時自動氣吹破拱，也可手動控制。

　　6、100噸水泥罐上、下部各裝有一只射頻電容式物位限位開關，該開關可感知罐體內物料的儲存高度，通過電信號及時準確地反應水泥罐中水泥或其它粉料的儲存情況。
